Kevesen vették észre, de alaposan átszabták az egyik leggyakoribb rádiószonda, a finn Vaisala RS41 elektornikáját. Az új revíziók új paneleket és nagyobb memóriával rendelkező mikrokontrollerrek mellett új GPS-t is hoztak, melyek új lehetőségeket nyitnak az újrahasznosítás terén.

A rádiószondák rendszeres meteorológiai felbocsátása miatt ezek az eszközök viszonylag nagy számban kerülnek a természetbe, így a terepjárósok, motorosok, természtjárók számára egy sajátos, technikai kihívásokkal teli terepi hobbi alakult ki, a szondák követése és begyűjtése.

Erdőben, mezőn, kertben vagy épp egy város közepén is földet érhetnek a meteorológiai ballonszondák

A meteorológiai szolgálatok jellemzően napi két alkalommal indítanak ballonokat, amelyek a sztratoszférába emelkedve folyamatosan továbbítják a pozíció-, hőmérséklet-, páratartalom- és egyéb telemetriai adatokat, majd a ballon szétdurranása után a szonda ejtőernyővel vagy anélkül visszahullik a felszínre. Ezek jeleit SDR vevőkkel, dekódoló szoftverekkel és online előrejelző rendszerekkel követik, így gyakran már a földet érés előtt meghatározható a várható becsapódási terület. A terepi felkutatás ötvözi a rádiótechnikát, a navigációt és a szabadtéri tevékenységet, ezért sokak számára a klasszikus rókavadászat modern megfelelőjének tekinthető.

A begyűjtött szondák különösen értékesek a kísérletező hozzáértők számára, mivel korszerű RF egységet, GPS vevőt, alacsony fogyasztású mikrokontrollert és precíz szenzorokat tartalmaznak. A közösségben elterjedt gyakorlat a frekvencia módosítása, alternatív firmware telepítése, valamint a szondák újraindítása amatőr ballonprojektekben vagy autonóm telemetriai rendszerekben.

A hungarocell borítás a régi, de a panelen számos módosítás található

Azt viszont kevesen vették észre, hogy az elmúlt évben szép csendesen megváltozott az RS41 felépítése: az egyszerű STM32F100 mikrovezérlőt egy komolyabb STM32L412 váltotta. A korábbi STM32F100 a Cortex-M3 család belépőszintű tagja, jellemzően 24 MHz körüli órajellel, korlátozott RAM és flash kapacitással, valamint kifejezetten egyszerű perifériakészlettel. A szondában betöltött szerepe elsősorban a szenzorok kiolvasására, a GPS adatok kezelésére és a telemetria időzítésére korlátozódott. Ezzel szemben az STM32L401 már Cortex-M4 magra épül, lényegesen magasabb órajellel, jóval nagyobb memóriával és fejlettebb perifériákkal, miközben kifejezetten alacsony fogyasztásra optimalizált. Ez a kombináció lehetővé teszi bonyolultabb jelfeldolgozási feladatok, fejlettebb energiamenedzsment és rugalmasabb firmware architektúra alkalmazását ugyanazon fogyasztási keret mellett.

Rádióamatőr szempontból a különbség több területen is jelentős. A nagyobb számítási teljesítmény és memória megkönnyíti alternatív firmware-ek futtatását, például kísérleti modulációk, saját telemetria vagy autonóm payload kialakítását. Ugyanakkor az STM32L4 család fejlettebb védelmi mechanizmusai, a bonyolultabb órajelrendszer és az eltérő perifériatérkép a visszafejtést és a hardverhez való közvetlen hozzáférést is módosítja. Gyakorlatban ez azt jelenti, hogy a korábbi RS41 generációknál megszokott egyszerű újraprogramozási és módosítási eljárások nem minden esetben alkalmazhatók változtatás nélkül, így ismét aktív kutatási területté válhat az új revíziók részletes feltérképezése.

Ejtsünk néhány szót konkrétan az új STM32L412 processzorról. Az STM32F és az STM32L sorozat bár tartalmaz azonos típusszámokat, azok egyáltalán nem ugyanazok. A mikrokontroller-tervezés mindig kompromisszum a fogyasztás, teljesítmény, perifériakészlet, ár és determinisztikus működés között. Az STM32L sorozat alacsony fogyasztásra optimalizált, de ezt több architekturális döntéssel éri el: alacsony szivárgási áramú tranzisztorok, agresszív órajel- és periféria-kapuzás, lassabb flash hozzáférés, valamint bonyolultabb energiamenedzsment. Ezek azonban nem minden alkalmazásban előnyösek!

A nagyobb teljesítményű sorozatok (F, G, H) tipikusan magasabb órajelet, nagyobb periféria-sávszélességet, gyorsabb flash-t és determinisztikusabb időzítést kínálnak. Például nagy sebességű ADC, gyors DMA, Ethernet, nagy teljesítményű DSP vagy grafikus feladatok esetén az L sorozat korlátai hamar jelentkeznek. Emellett az ultra-low-power optimalizálás általában magasabb árat és bizonyos működési kompromisszumokat is jelent, így ha az eszköz folyamatosan táp alatt van, az L előnyei kevésbé relevánsak.

Van még egy gyakorlati szempont, az alacsony fogyasztás ugyanis valójában sokszor nem a CPU futás közbeni áramfelvételén múlik, hanem az aktív idő minimalizálásán. Egy gyorsabb MCU rövidebb ideig dolgozik, majd sleep módba lép, ami teljes energiamérlegben kedvezőbb lehet, mint egy lassabb, de takarékosabb mag. Emiatt a gyártók több családot tartanak fenn, hogy az adott alkalmazás – akkumulátoros szenzor, ipari vezérlés, nagy teljesítményű feldolgozás vagy épp a rádiós eszköz – szempontjai szerint lehessen optimális kompromisszumot választani.

Az L kimondottan alacsony fogyasztásra lett optimalizálva. USB Full Speed Device vezérlőt tartalmaz integrált PHY-val, tehát akár közvetlenül csatlakoztatható D+ és D- vonalakkal számítógéphez külső transceiver nélkül – ez nem jelenti a szonda egyszerű felprogramozhatóságát, gondolom az marad a régi interfésszel kompatíbilis. OTG vagy host módot nem támogat, kizárólag device üzemmódban érhető el. A periféria tipikusan CDC, HID, MSC vagy DFU implementációkhoz használható, és a beépített 48 MHz-es órajelgenerálás (HSI48 + CRS) lehetővé teszi a pontos USB időzítést külső kristály nélkül is – de ez most éppen mellékes, a tervezők sem éltek a lehetőséggel.

Alacsony fogyasztású alkalmazásoknál előny, hogy az USB periféria együttműködik az L4 energiamenedzsment rendszerével, így suspend és resume állapotok jól kezelhetők. Gyakorlati szempontból azonban ellenőrizni kell, hogy az adott panelen a D+ és D- lábak valóban ki vannak-e vezetve. Ezt majd később.

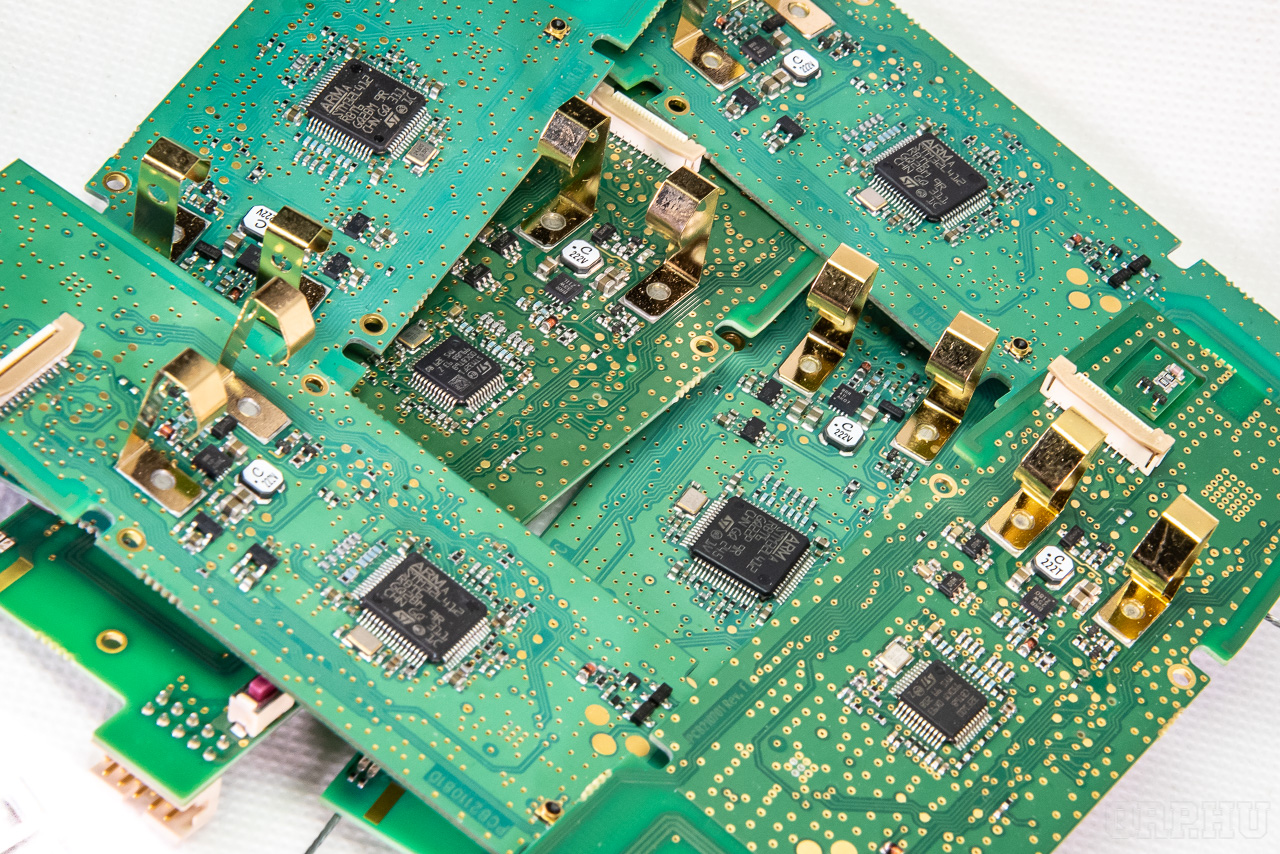

A Vaisala RS41 régi rádiószondája STM32F100 vezérlővel

További szembetűnő és örömteli változás, hogy az újabb, PCB211081C jelű RS41 paneleken megjelent egy apró MCX csatlakozó. Ez lehetővé teszi a vevő- és adófokozat közvetlen csatlakoztatását mérőműszerekhez, spektrumanalizátorhoz vagy külső antennához, ami nagyságrendekkel megkönnyíti a RF karakterizálást, a frekvenciastabilitás vizsgálatát és az alternatív felhasználást. A gyártói oldalon ez a csatlakozó elsősorban tesztpontként szolgál, de a rádióamatőr gyakorlatban kifejezetten hasznos.

A Vaisala RS41 új rádiószondája STM32L412 vezérlővel

A GPS alrendszerben szintén generációváltás figyelhető meg. A korábban széles körben alkalmazott u-blox G6010-ST helyét az újabb példányokban egy modernebb vevő, az M10050-KB veszi át. Az új modul alacsonyabb fogyasztás mellett jobb hidegindítási paramétereket, nagyobb érzékenységet és stabilabb nagy magasságú működést biztosít. Emellett a korszerűbb GNSS feldolgozás pontosabb sebesség- és magasságadatokat eredményez.

A Vaisala RS41 régi rádiószondája G6010-ST GPS modullal

A Vaisala RS41 új rádiószondája M10050-KB GPS egységgel

Figyelemre méltó, hogy a panel vonalvezetése letisztultabbá vált, miközben mechanikailag továbbra is pontosan illeszkedik a régi házba, így a gyártási kompatibilitás változatlan maradt. Összességében az új RS41 revízió nem pusztán alkatrészcseréket jelent, hanem egy átgondoltabb, modernebb architektúrát, amely teljesítményben, fogyasztásban és mérhetőségben is előrelépést mutat.
