Csak egy USB, egy antenna és a WSJT-X

2022. február 14. hétfő
KIT/RIG | Szerk: HA8LHT

Tényleg csak idő kérdése volt, hogy megjelenjen egy mindensávos, kijelző nélküli true-sdr, olyasmi, ami az uSDX alapokat rendeli tisztán USB-s vezérléshez. Ez lett a QDX.

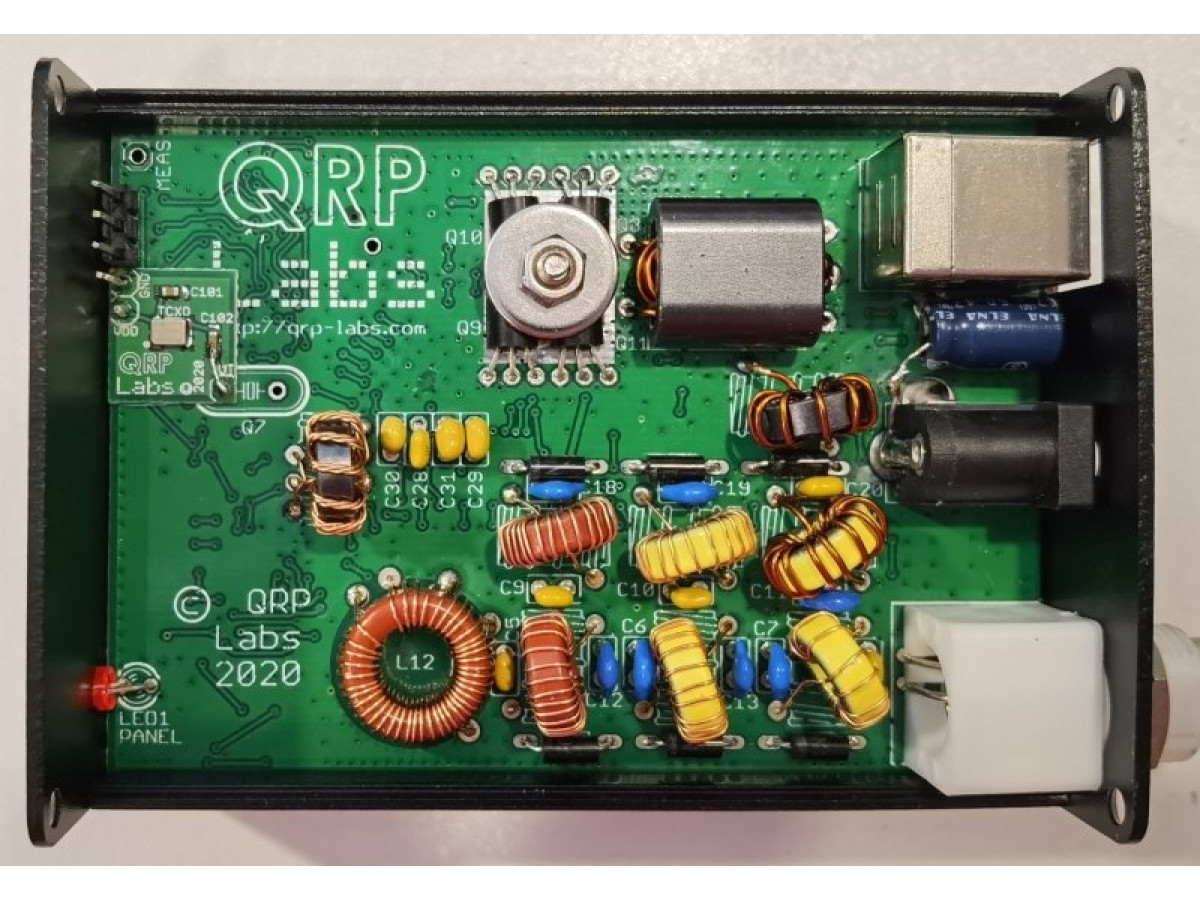

qdx-pcb

A nem meglepő módon QCX-et is szállító QRP Labs által elkövetett készüléken egy éve dolgoznak, a shopban október óta elérhető. A 80, 40, 30 és 20 méteres minirádió lelke két FST3253 után egy 24 bites, 48kbs AK5386 ADC, egy Si5351A és az egészet koordináló STM32F401 mikrovezérlő. A rádió 9 voltos tápfesz mellett 5 wattot ígér, mely 12 volton sem kecsegtet többel. Felülete csupán egy USB, BNC és tápfesz csatlakozóból áll.

Az első hardveres és harmadik firmware főverzióját élő 200 grammos készülék sok újdonságot nem hordoz tekergetésre kárhozott (HI) elődeihez képest, az FST-k köré épülő sávváltók 80, 40, 30/20 méteres felüláteresztő szűrőkkel dolgoznak, a végfokot négy BS170 teszi ki.

qdx schematic

Használatához nem kell túl sok szoftver, a beépített hangkártya és a VFO vezérlése egyszerűen, USB-n keresztül a WSJT-X szoftverrel történik.

Panel még nem forog közkézen és a firmware sem jött szembe egy giten sem, de a kis rádió ára nem vészes, mindössze 65 dollár a 20 dolcsis doboz nélkül és a hozzá társuló 8 vagy 12 dolláros szállítási költséggel – igaz, folyamatos árukészlethiánnyal küzdenek.
